手動大行程二次元影像儀

日期：2017/8/4 11:27:07　人氣：2259

手動大行程二次元影像測量儀

[產品介紹]
◆手動大行程二次元影像測量儀，是我公司推出的一款針對特大尺寸（絲印網板等）測量的2D影像測量儀；

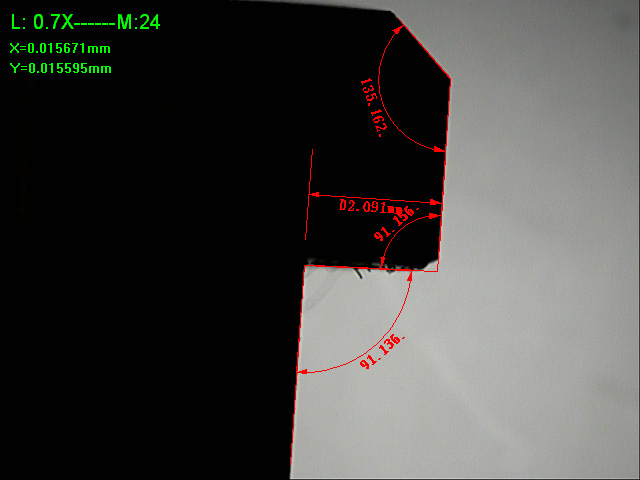

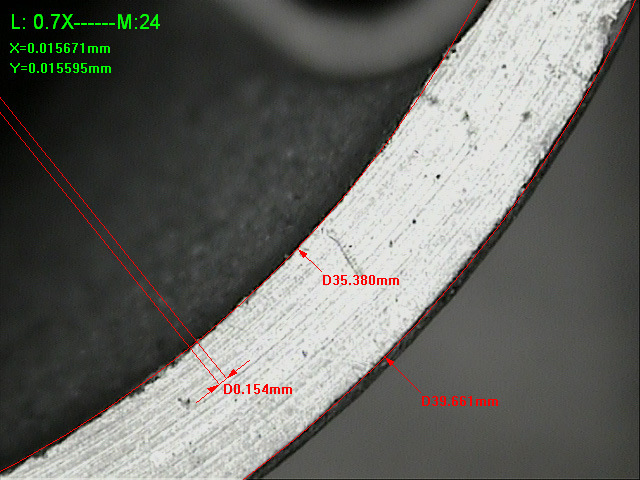

◆此款機型采用高清晰彩色CCD攝像機和多倍變焦物鏡以及2D專業影像測量軟件，可測點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求；
◆測量數據可輸入EXCEL、WOR或者將測量圖形輸出至CAD中進行對比和設計。

[產品特點]
◆ 高精度大理石工作臺及高鋼性框架
◆X、Y裝有光柵尺，定位精確
◆儀器采用COMST高清晰彩色CCD攝像機及連續變焦物鏡作為測量瞄準系統；
◆變焦物鏡倍率：0.7~4.5X
◆LED冷光源（表面光和輪廓光）避免工件受熱變形

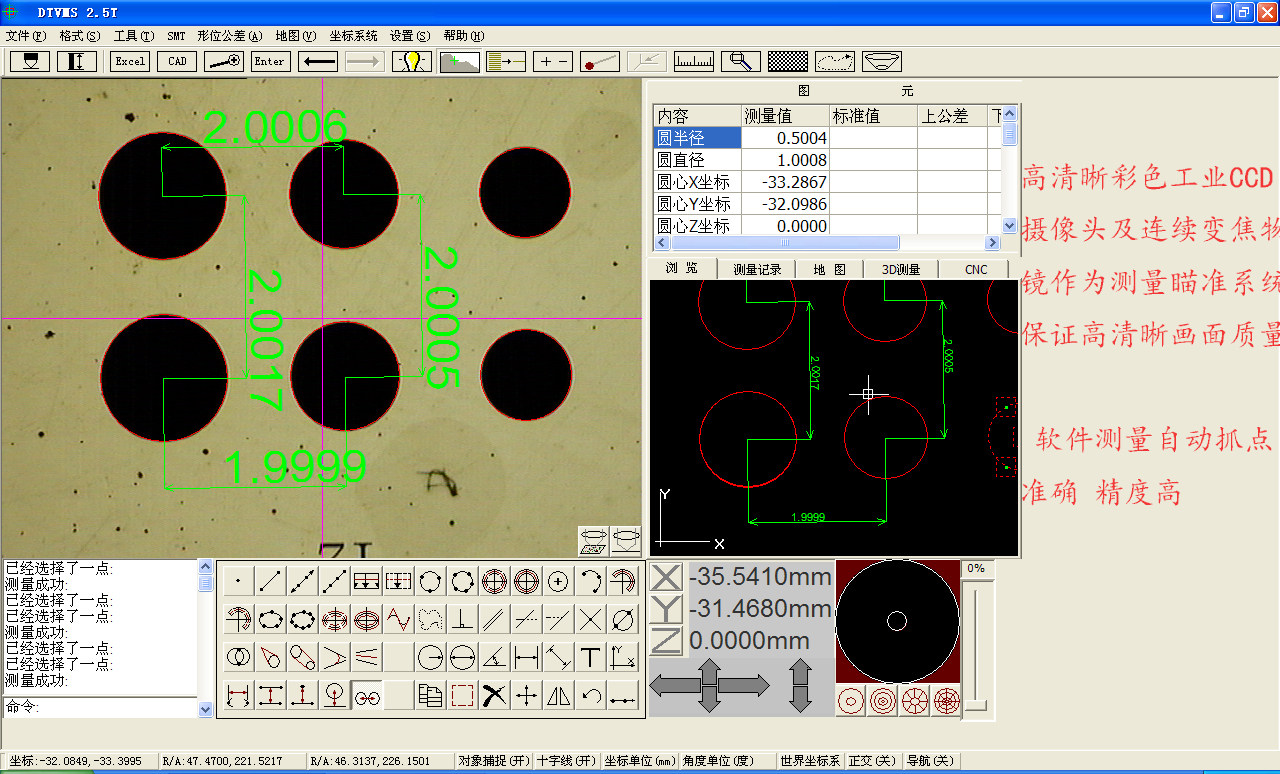

◆2D專業測量版軟件
◆由二坐標工作臺、光柵尺與數據處理器組成數字元測量及數據處理系統
◆儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件無需擺正功能非常實用
◆儀器配合電腦使用,與計算機連接后,采用DTV影像測量儀專用軟件測繪圖形進行處理及輸出

[技術參數]

產品型號	VMS640Q	VMS650Q	VMS670Q	VMS680Q
X/Y/Z軸行程	400×600×200	500×600×200	600×700×200	700×800×200
工作平臺尺寸	706×906	806×906	9000×1000	1000×1100
玻璃臺尺寸	660×460	660×560	760×660	860×760
外形尺寸(W×L×Hmm)	1300×1000×1200	1400×1000×1200	1500×1100×1200	1600×1200×1200
產品結構材料	高精度大理石工作臺及高鋼性框架
照明系統	表面光源與透射光源采用LED冷光源
CCD攝像機	德國COMST高清晰彩色CCD
選配接觸式測量	英國雷尼紹MCP精密測頭（選配件，選配此功能時有）
控制方式	手動(z軸可選配自動)
放大倍率	Step Zoom光學放大率：0.7--4.5X，影像放大率：15X-100X或30--200X
X,Y軸測量精度	（3+L/150）um
光學尺解析度	0.001mm
重復性	0.002mm
測量方式	選2D/2.5D/3D進行測量
電源	220V(AC) / 50HZ
推薦環境溫濕度	溫度：19°--24°，濕度：45%--75%
保修期	一年
