二次元影像儀5040

日期：2017/8/4 11:08:42　人氣：2361

VMS-5040二次元影像測量儀

[產品介紹]
◆VMS-5040二次元影像測量儀，是我公司推出的一款針對二維尺寸測量的2D影像測量儀；

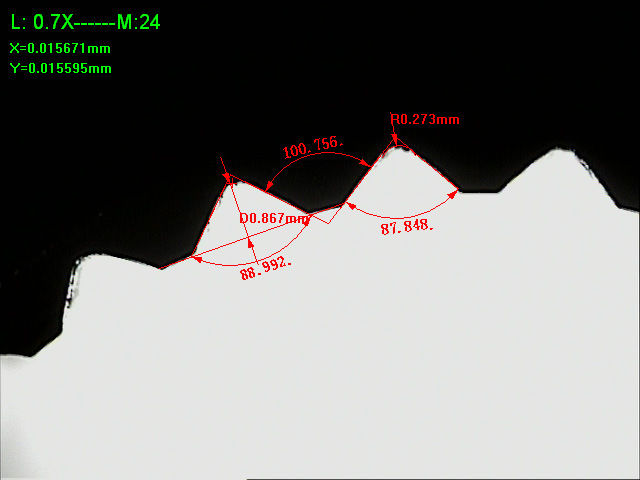

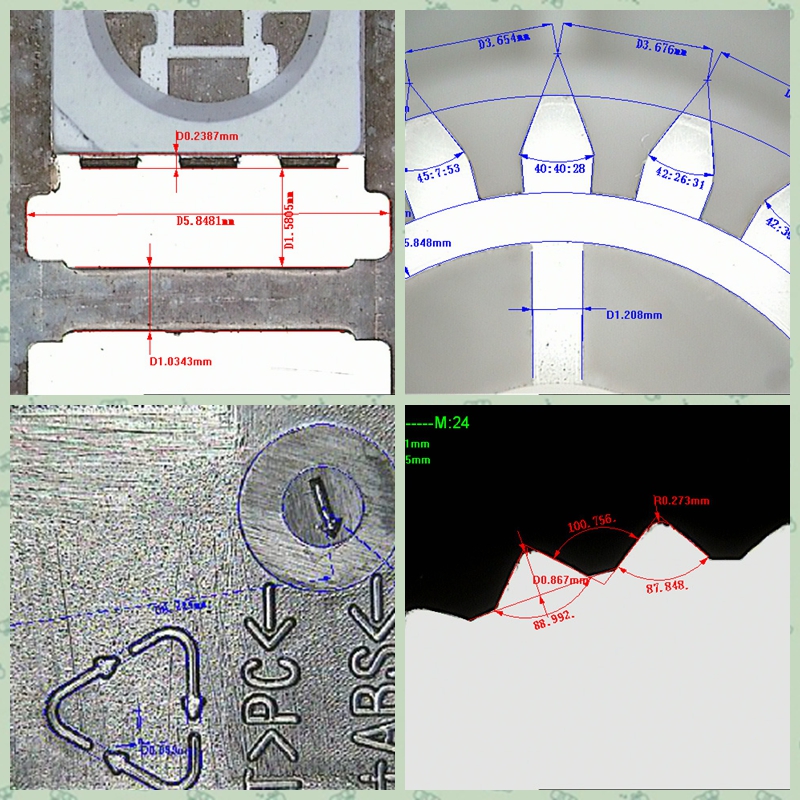

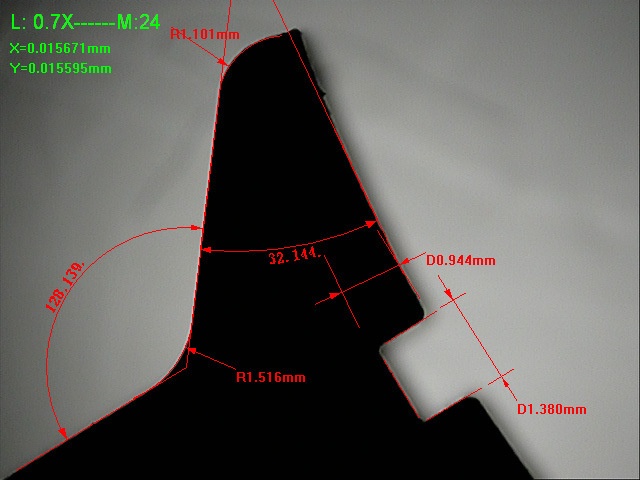

◆此款機型采用高清晰彩色CCD攝像機和多倍變焦物鏡以及2D專業影像測量軟件，可測點、線、圓、距離、角度等基本測量功能及多坐標功能，能滿足基本的二次元測量需求；
◆測量數據可輸入EXCEL、WOR或者將測量圖形輸出至CAD中進行對比和設計。

[產品特點]
◆全花崗石結構，機構永不變形
◆X、Y裝有光柵尺，定位精確
◆變焦物鏡倍率：0.7~4.5X
◆LED冷光源（表面光和輪廓光）避免工件受熱變形

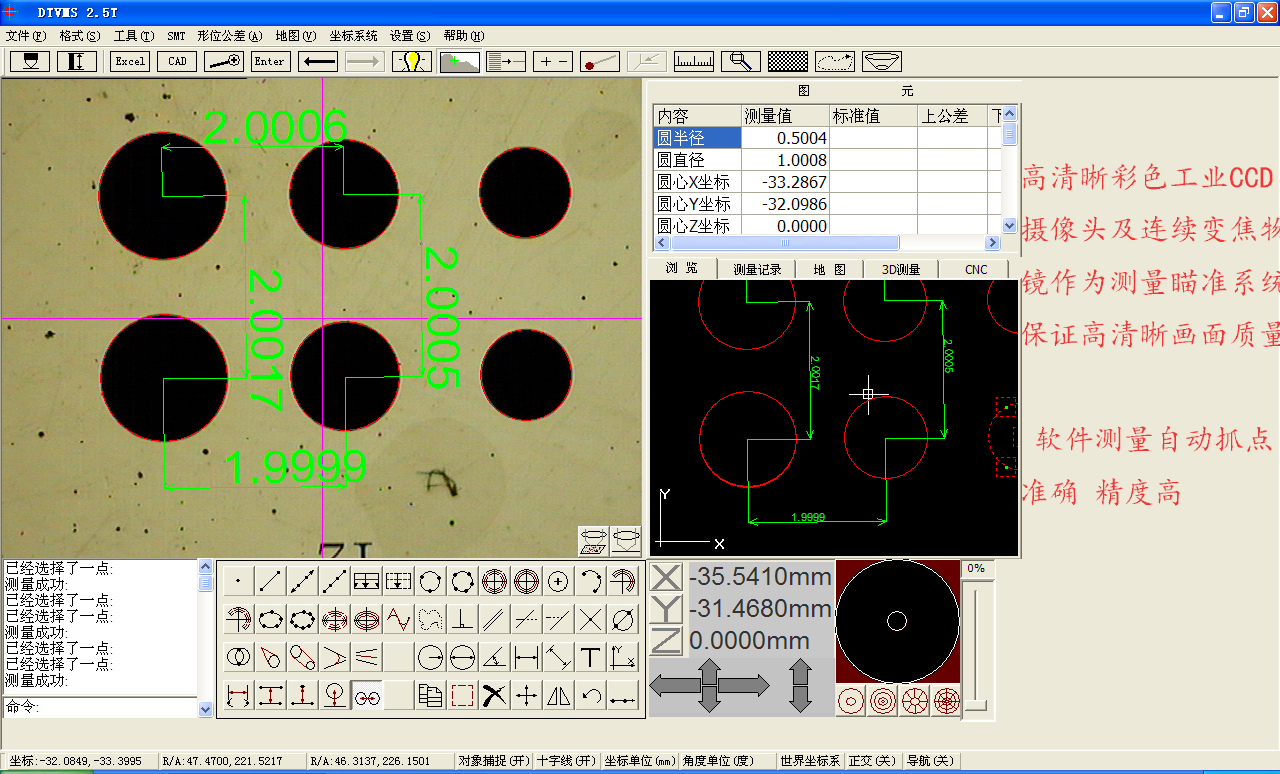

◆2D專業測量版軟件
◆由二坐標工作臺、光柵尺與數據處理器組成數字元測量及數據處理系統
◆儀器具有多種數據處理、顯示、輸入、輸出功能,特別是工件無需擺正功能非常實用
◆儀器備有RS232接口,與計算機連接后,采用專門測量軟件，可通過計算機對測繪圖形進行處理及輸出

[技術參數]

MODEL	VMS-5040
X/Y/Z軸量測行程	500×400×200
大理石平臺尺寸	706×606
玻璃臺尺寸	560×460
外形尺寸	1080×880×1200
機臺基座材料	“濟南青”高精度花崗石
照明系統	表面光源與透射光源均用LED，亮度可調
CCD	COMST高解析度彩色CCD
X,Y軸量測精度	（3+L/200）um
放大倍率	Step Zoom光學放大率：0.7--4.5X，影像放大率：30--225X
光學尺解析度	1 um
重復性	2 um
操作方式	手動
電源供給	110V/220V
合適溫度，濕度	溫度：19°--24°，濕度：45%--75%
保修期	一年
選購件	組裝電腦、品牌電腦、儀器桌
