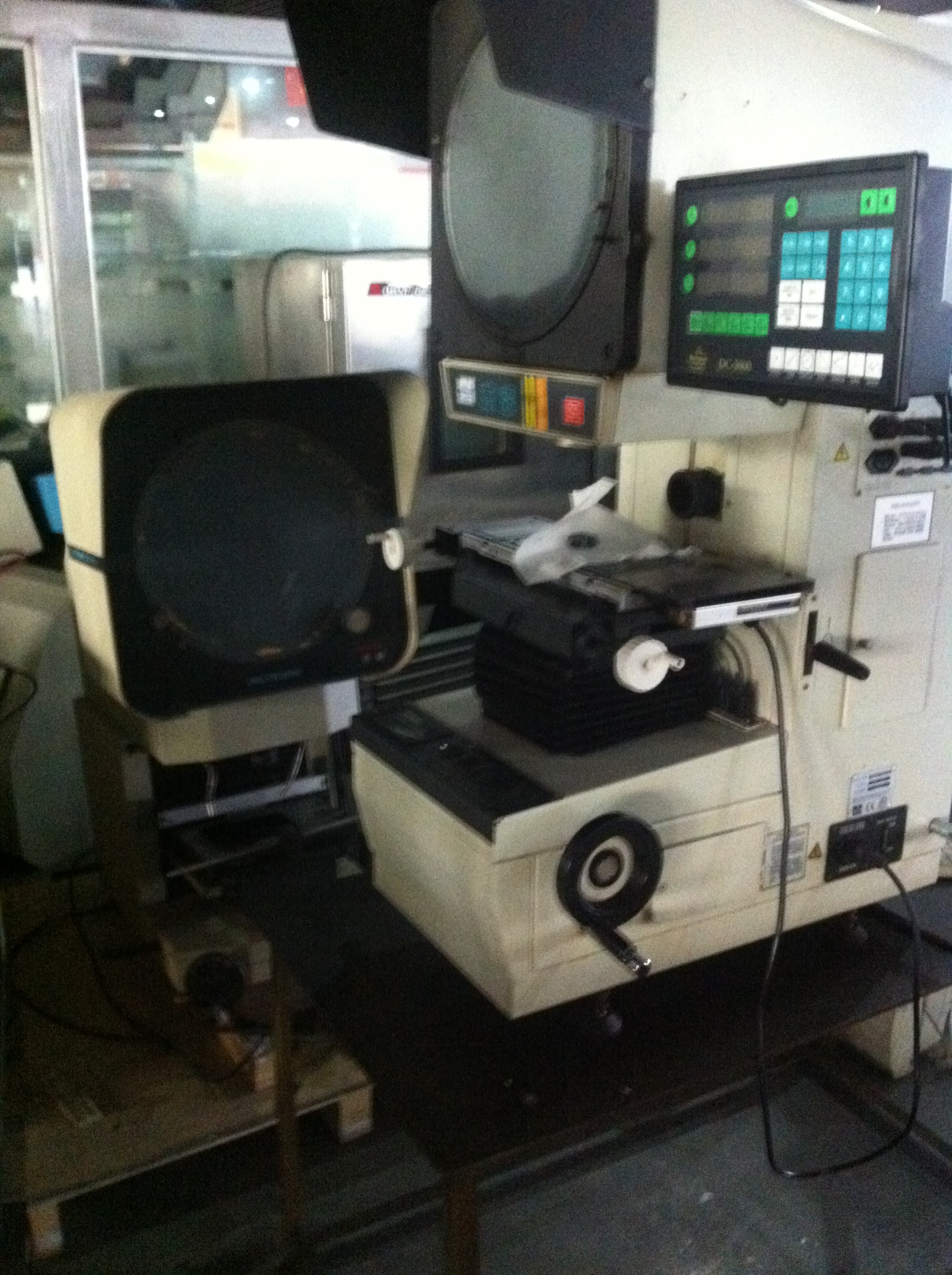

測量投影儀功能介紹

數字式測量投影儀是現代光學與精密機械相結合的一種高新精密測量?jī)x器。它廣泛用于精密機械加工，精密電子等需要精密測量的一切行業。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。精度可達到微米級。

測量投影儀儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有專用腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。測量投影儀調焦由投影儀筒升降實現,行程大、穩定性好；工作臺不升降，穩定性好，測量范圍大，精度高是此儀器的特點。

此投影儀Z軸升降采用導軌的傳送方法，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。

此測量投影儀能實現如下功能：絕對坐標與相對坐標與工作坐標的轉換；公英制轉換；百分度與度分秒的轉換；測量?jī)删€的夾角及交點；測量圓與圓之間的距離（包括圓心距，最遠距離，最近距離）；測量圓與線的距離；單點測點，兩點測線，三點測圓及圓??；測量線與圓的距離，點與線的距離，兩點間的距離，兩線間的1/2距離

測量投影儀技術規格：產品名稱：測量投影儀；規格型號：JT-3015；金屬臺尺寸：450*280；玻璃臺尺寸：306*196；運動行程：250*150或200*100或150*50或150*100；儀器重量：約160KG；Z軸升降行程：100(調焦)；x.y.z數顯解析度：1微米     X.Y坐標示值誤差：3+L/200微米；投影屏尺寸：直徑312；旋轉角度數顯解析度：1'或0.01o；數據處理系統為JT100系統，全中文顯示，可經行點線圓角度的測量；儀器光源為24V150W鹵素?zé)?；冷卻方式為強制風冷（3軸流風扇）；物鏡配置為10倍20倍50倍100倍任選一個作為標配。

測量投影儀，萬濠投影儀CPJ-3015,  CPJ-3015Z投影儀用途:CPJ-3000Z系列全正像數字式測量投影儀是光、機、電一體化的精密高效測量?jī)x器。影像與工件完全同向，正立直觀。它廣泛用于機械、儀表、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。CPJ-3015Z投影儀特點：    儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達3+L/50μm，L為被測長度單位：mm；儀器配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可為倒像。  CPJ-3015Z投影儀規格參數:儀器型號 CPJ-3007Z CPJ-3010Z CPJ-3015Z 工作臺 金屬臺面尺寸mm  260×152 306×152 340×152 玻璃臺面尺寸mm  125×100 175×100 196×96  X座標行程mm  75 100 150  Y座標行程mm  50 50 50  Z座標行程調焦用mm  90調焦 90調焦 90調焦 儀器測量精度 3+L/75 3+L/75 4+L/25  X，Y座標數顯解析度：0.001投影屏 投影屏尺寸mm：?312，使用范圍 > ?300  （刻有米字線）。投影旋轉范圍：0~360o旋轉角度數顯解析度：1’或0.01o物鏡 放大倍數：             10X可選             20X選             50X選           100X選物方線視場mm           ?30                  ?15                ?6                ?3物方工作距mm           77.7                 44.3               38.4               25.3       數據處理系統 Dc-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測儀器照明 透射與反射照明光源均為24V，150W鹵素?zé)?/span>儀器電源 110V/220VAC，50/60Hz，總功率400W冷卻方式 強制風冷3軸流風扇外形尺寸  770×550×1100 770×550×1100 770×550×1100 儀器重量 單位：kg  120 125 130

  精密測量投影儀已成為精密制造的保駕護航的使者，隨著現代加工業的發展，測量投影儀已成為精密制造企業的首選
